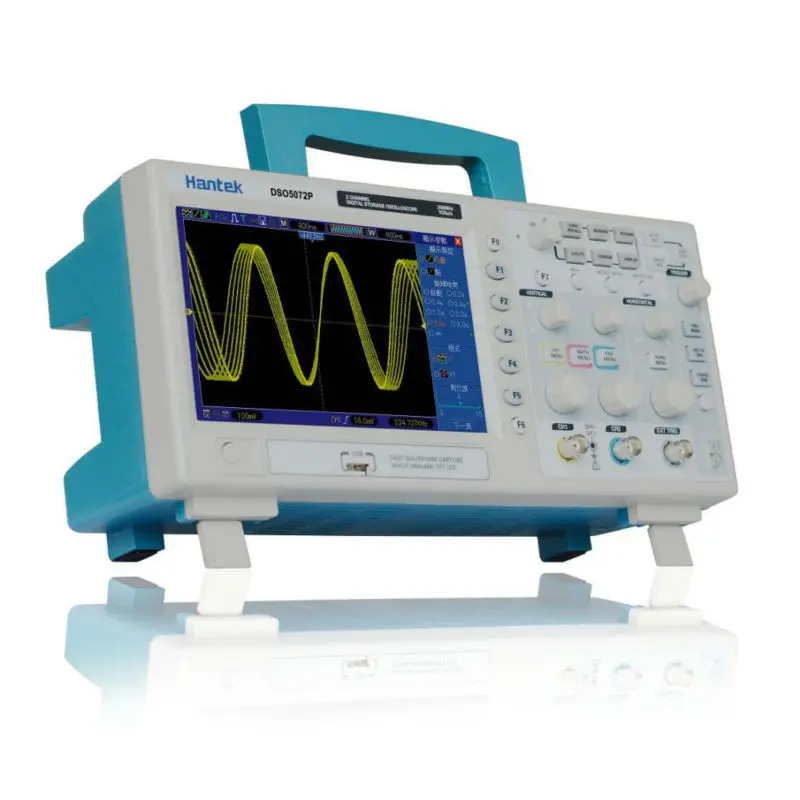

Hantek DSO5072P Digital Storage Oscilloscope 70MHz 2Channels 1GSa/s d Length 24K USB

Hantek DSO5072P Digital Storage Oscilloscope 70MHz 2Channels 1GSa s d Length 24K USB
Click to see details
100 % of buyers enjoyed this product!
Availability: in stock
Price:  175.30 € / piece



45 days Money back 45 days Money back Returns accepted if product not as described, buyer pays return shipping; or keep the product & agree refund with seller.
On-time Delivery On-time Delivery
Guarantees: On-time Delivery 60 days

Share:

Hantek DSO5072P Osciloscopio Digital de 70 MHz 1GSa/s 2 Canales de 7.0 pulgadas WVGA (800×480) cuando la orden de revisión, la empresa va a enviar la mercancía dentro de 24 horas. característica: 70 MHz anchos de banda 1GSa/s frecuencia de muestreo En Tiempo Real grande (7.0-inch) pantalla a color, WVGA (800×480) longitud del registro hasta 40 K modo de disparo: borde/ancho de pulso/línea seleccionable video/decantación/horas extras etc host USB y la conectividad del dispositivo, estándar mediciones automáticas múltiples cuatro funciones matemáticas, incluyendo estándar FFTs proporciona software para el análisis en tiempo real de PC VGA Opcional especificaciones:

modelo DSO5072P
adquisición
frecuencia de Muestreo frecuencia de Muestreo en Tiempo Real: $ number GS/s
Modos de adquisición
Normal Normal de datos sólo
Detección de picos de alta frecuencia y randon glith captura
promedio Wavefom Promedio, seleccionable 4,8, 16,32, 64,128
entradas
entradas de Acoplamiento AC, DC, GND
entradas Impedancia 1MΩ±2% & #8214; pf ± $ number pf
Atenuación de la sonda 1X, 10X
apoyado Factor de Atenuación de la Sonda 1X, 10X, 100X, 1000X
Tensión máxima De Entrada CAT I y CAT II: 300 VRMS ($ number ×), Categoría de Instalación;
CAT III: 150 VRMS ($ number ×);
instalación de Categoría II: desclasificar en 20dB/década por encima de 100 kHz a 13 V pico de CORRIENTE ALTERNA a 3 MHz * y por encima. de formas de onda no sinusoidales, valor máximo debe ser inferior a 450 V. excursión por encima de 300 V debe ser de menos de 100 ms de duración. nivel de señal RMS incluyendo todos los componentes de CORRIENTE CONTINUA elimina a través de acoplamiento de CA debe limitarse a 300 V. si estos valores se superan, daños en el osciloscopio puede ocurrir.
Sistema Horizontal
Rango de Frecuencia De muestreo 500 MS/s-1GS/s
Interpolación de forma de onda (sen x)/x
Longitud de registro 40 K
Gama SEC/DIV 4ns/div a 40 s/div
frecuencia de Muestreo y
retardo de Tiempo de Precisión
± $ number ppm (más de cualquier intervalo de tiempo de $ number ms ≥)
Rango de posiciones $ number ns/div a 80us/div; (-8div x s/div) a 40 ms;
200us/div a 40 s/div; (-8div x s/div) para 400 s
Delta Tiempo de Medición Precisión
(ancho de Banda completo)
de un solo disparo, modo Normal: ± (1 intervalo de muestreo + 100ppm × lectura + 0.6ns);
> 16 promedios: ± (1 intervalo de muestreo + $ number ppm × lectura de $ number ns);
intervalo de muestreo = s/div ÷ 200
Sistema Vertical
Resolución Vertical resolución de $ number bits, todo el canal muestreado simultáneamente
Rango de posiciones 2mV/div a 10 V/div
de ancho de banda 70 MHz
Tiempo de subida a BNC (típico) $ number ns
Ancho De Banda analógico en modos Normal y el Promedio en BNC o con sonda, DC Acoplado 2mV/div a $ number mv/div, ± $ number mv, $ number mv/div a $ number mv/div, ± 2 V
$ number mv/div a 2 V/div, ± 40 V; 5 V/div, ± 50 V
matemáticas +,-, *,/, FFT
FFT Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 punto de muestra
Límite de ancho de banda 20 MHz
la Respuesta de baja Frecuencia (-3db) ≤ $ number hz en BNC
Ganancia de CC Precisión ± 3% para el modo de adquisición Normal o normal, 5 V/div a 10mV/div;
± 4% para el modo de adquisición Normal o normal, 5mV/div a 2mV/div
DC Precisión de La Medición,
el Modo de Adquisición promedio
cuando el desplazamiento vertical es cero, y N ≥ $ number: ± (3% × lectura + 0.1div + $ number mv) sólo 10mV/div o mayor se ha seleccionado;
cuando el desplazamiento vertical no es cero, y N ≥ $ NUMBER: ± [3% × (lectura de la posición vertical) + 1% de posición vertical $ number div]; añadir $ number mv para ajustes de 2mV/div a $ number mv/div; añadir 50mV para ajustes de $ number mv/div a 5 V/div
voltios Medición Repetibilidad,
el Modo de Adquisición promedio
voltios entre cualquier dos medias de ≥ $ number formas de onda Delta adquiridos en virtud de la misma configuración y las condiciones ambientales
Sistema de disparo
Tipos de disparo borde, de vídeo, pulso, pendiente, con el tiempo, alternativa
Fuente de disparo CH1, CH2, EXT, EXT/5, Línea de CA
Modos de disparo Auto, Normal, solo
Tipo de acoplamiento DC, AC, Rechazo de ruido, HF Rechazar, LF Reject
Sensibilidad de disparo
(Tipo de Disparador borde)
DC (CH1, CH2):
1div desde DC a 10 MHz; 1.5div de 10 MHz a 100 MHz; 2div desde 100 MHz a completo;
DC (EXT):
200mV desde DC a 100 MHz; $ number mv desde 100 MHz a 200 MHz;
DC (EXT/5):
1 V de la CC a 100 MHz; 1.75 V desde 100 MHz a 200 MHz;
AC: Atenúa las señales por debajo de 10Hz;
HF Reject: Atenúa las señales por encima de 80 kHz
LF Reject: igual que el dc-junto límites para las frecuencias superiores a 150 kHz; atenúa las señales por debajo de 150 kHz
Rango de Niveles de disparo CH1/CH2: ± 8 divisiones desde el centro de la pantalla;
EXT: ± 2 V;
EXT/5: ± 6 V
Nivel de disparo Precisión (típica) La Precisión es de señales que tienen tiempos de subida y caída ≥ 20ns CH1/CH2: 0.2div × v/div ± 4 divisiones desde el centro de la pantalla;
EXT: ± (6% del ajuste + $ number mv);
EXT/5: ± (6% del ajuste + $ number mv);
ajuste El Nivel de 50% (típico) opera con señales de entrada ≥50Hz
el Disparo de vídeo
Tipo de Disparo de vídeo CH1, CH2: amplitud de Pico a pico de 2 divisiones;
EXT: $ number mv;
EXT/5: 2 V
Formatos de señal y Las Tasas de Campo, Tipo de Disparo de vídeo compatible con NTSC, PAL y SECAM sistemas de difusión para cualquier campo o cualquier línea
Rango de retención $ number ns ~ 10 s
Ancho de pulso de Disparo
el Modo de Ancho de pulso de Disparo gatillo cuando (<, >, =, o ≠); pulso pulso Positivo o Negativo
Ancho de pulso de Disparo Punto igual: El osciloscopio se dispara cuando el borde de salida de la cruza el nivel de disparo de pulso.
no es Igual: Si el ancho de pulso es más estrecho que el especificado, el punto de disparo es el borde de salida. de lo contrario, el osciloscopio se activa cuando un pulso continúa más allá del tiempo establecido como el Ancho de Pulso.
menos: El punto de disparo es el borde de salida.
mayor que (también llamado gatillo overtime): el osciloscopio se activa cuando un pulso continúa más allá del tiempo establecido como el Ancho de Pulso
Rango de Ancho De pulso 20ns ~ 10 s
pendiente de Disparo
pendiente de Disparo Modo gatillo cuando (<, >, =, o ≠); pendiente pendiente Positiva o Negativa
pendiente de Disparo Punto igual: activa cuando la pendiente de forma de onda Del osciloscopio es igual al conjunto pendiente.
no es Igual: activa cuando la pendiente de forma de onda Del osciloscopio no es igual al conjunto pendiente.
menos: activa cuando la pendiente de forma de onda Del osciloscopio es inferior al establecer el pendiente.
superior: activa cuando la pendiente de forma de onda Del osciloscopio es mayor que el conjunto pendiente.
Rango de tiempo 20ns ~ 10 s
Gatillo Overtime
en el Modo de Hora flanco ascendente o Descendente
Rango de tiempo 20ns ~ 10 s
de Disparo alternativo
disparo en CH1 interna de Disparo: Edge, Ancho de pulso, de vídeo, pendiente
disparo en CH2 interna de Disparo: Edge, Ancho de pulso, de vídeo, pendiente
Contador de Frecuencia de disparo
Resolución de La lectura 6 dígitos
precisión (típica) ± $ number ppm (incluyendo todos los errores de referencia de frecuencia y ± 1 cuenta errores)
Rango De frecuencia acoplamiento de CA, de 4Hz mínimo a ancho de banda nominal
Fuente de señal Ancho de pulso o modos de disparo por Flanco: todas las fuentes de disparo disponibles
el Contador de Frecuencia medidas fuente de disparo en todo momento, incluso cuando la adquisición del osciloscopio se detiene debido a los cambios en el estado de funcionamiento, o adquisición de un solo disparo evento ha terminado.
el modo de Ancho de pulso de Disparo: el osciloscopio cuenta impulsos importantes dentro de la 1 s ventana de medición que puedan considerarse triggerable eventos, como estrecha pulsos en un tren de impulsos PWM si se establece en < modo y la anchura se fija a una relativamente de poca monta.
modo de disparo por Flanco: El osciloscopio cuenta todos los bordes de suficiente magnitud y la polaridad correcta.
modo de Disparo de vídeo: El Contador de Frecuencia no funciona.
medida
Cursor de Medición diferencia de tensión entre cursores: & #9651; V
diferencia de tiempo entre cursores: & #9651; T
recíproco de & #9651; T en Hertz (1/δ T)
Auto Measuerment frecuencia, período, decir, Pk-Pk, Cycli RMS, mínimo, máxima, tiempo de subida, Tiempo de bajada, + Ancho de pulso,-Ancho de pulso, Delay1-2Rise, Delay1-2Fall, + servicio, de alta resistencia, Vbase, Vtop, Vmid, Vamp, el exceso, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
pantalla
Tipo De pantalla 7 pulgadas 64 K color TFT (diagonal de cristal líquido)
Resolución de la pantalla 800 horizontal por 480 píxeles verticales
Contraste de la pantalla ajustable (16 marchas) con la barra de progreso
Compensador de sonda de Salida
Tensión de salida (típico) sobre carga 5Vpp en ≥ 1MΩ
frecuencia (típico) 1 kHz
fuente de Alimentación
Tensión de alimentación 100-120VACRMS (± 10%), 45Hz a 440Hz, CAT & #8545;
120-240VACRMS (± 10%), 45Hz a 66Hz, CAT & #8545;
el Consumo de energía < 30 W
fusible 2A, clasificación T, 250 V
ambiental
temperatura en funcionamiento: 32 & #8457; a 122 & #8457; (0 & #8451; a 50 & #8451;);
fuera de funcionamiento:-40 & #8457; a 159.8 & #8457; (-40 y #8451; a + 71 & #8451;)
Método de enfriamiento convección
humedad 104 & #8457; o por debajo (+ 40 & #8451; o por debajo): ≤ $ number % de humedad relativa;
106 & #8457; a 122 & #8457; (+ 41 & #8451; a 50 & #8451;): ≤ $ number de humedad relativa
altitud de funcionamiento: Por Debajo de 3,000 m (10,000 pies);
Nonoperaring: Por Debajo de 15,000 m (50,000 pies)
mecánica
tamaño longitud 385mm, ancho de 200mm, altura 245mm
peso 3.5 KG (con Embalaje): 2.08 KG (sin Embalaje & #65289;

el paquete Incluye:

  • 1 x Osciloscopio Digital De Almacenamiento

  • 2 x Sondas

  • 1 x línea De Corriente Osciloscopio

  • 1 x Hantek CD de datos

  • 1 x línea DEL USB

  • 1 x Certificado del Fabricante
